華科星教你如何選擇伺服電機禾步進電機

今天，我們探討伺服電機和步進電機如何選型。上面是XY直角坐標機械手，由絲桿作為傳動部件。我們知道驅動模組運動可以是步進電機，也可以是伺服電機，但是對于我們?cè)O(shè)備制造商，我們不僅要考慮功能實現，而且還要考慮設備集成的成本，伺服電機要比步進電機的價格要高很多，所以，對于上面驅動電機，選用什么電機非常有必要。

是選用步進電機還是伺服電機呢？

選用那種電機，我們主要從這三方面考慮

3、精度

我們知道步進電機的精度以步距角來衡量，市場上步進電機的步距角一般有0.36度/0.72度（五相電機）、0.9度/1.8度（二、四相電機）、1.5度/3度 （三相電機）德國百格拉公司（BERGER LAHR）生產的三相混合式步進電機其步距角可通過撥碼開關設置為1.8°、0.9°、0.72°、0.36°、0.18°、0.09°、0.072°、0.036°。我們以步距角為0.036°的步進電機為例。

0.036=360/10000

假設給這個步進電機后端加上編碼器，那么公式相當于電機轉一圈編碼器發出10000個脈沖，編碼器分辨率是10000。

伺服電機的精度是電機后端的編碼器分辨率來衡量的，現在伺服編碼器分辨率達到2的23次方，可見伺服電機的精度遠遠比步進電機精度高。

2、轉速

步進電機轉速一般在600-1000轉/分

伺服電機3000-5000轉/分

3、扭矩

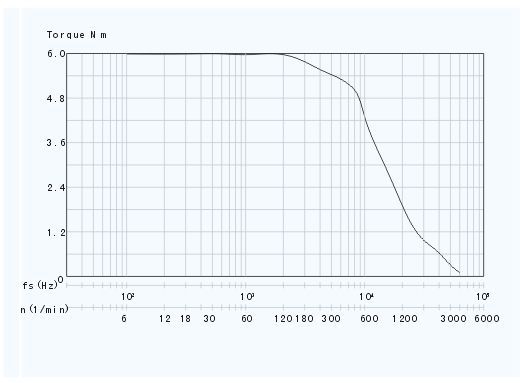

步進電機V/F曲線

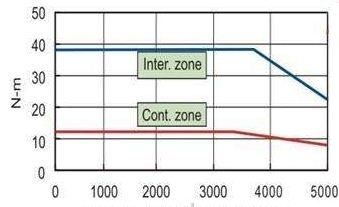

伺服電機V/F曲線

從上面曲線我們可以看出隨著步進電機速度增大扭矩在減?。~定轉速為600轉/分鐘），而伺服電機（額定轉速為3000轉/分鐘）是恒扭矩，除非超過伺服電機額定轉速轉矩才會逐漸減小。

至于選步進電機還是伺服電機，我們依據上面選擇條件就可以選定電機品種了。
